ORC一體式發電站
液態的有機工質經循環進入熱交換機，吸收余熱的熱量后生成一定壓力和溫度的有機工質蒸汽，蒸汽推動螺桿膨脹機做功，輸出的動能帶動發電機實現發電，膨脹機排出的低壓有機工質乏汽進入冷凝器放熱，凝結成液態有機工質，再通過循環泵重新進入熱交換器，如此往復循環實現了熱能與動能的轉換。
ORC一體式發電站特點
● 無油系統，無需復雜和昂貴的油分離器；
● 體積小，噪音低；
● 熱源范圍廣；
● 不同工況適應能力強；
● 采用SRM型線技術，機械效率更高；
● 密封性高，故障率低；
● 并網可靠；
● 設備緊湊，占地少，工程施工量少；
● 維護費用低，操作方便簡單；
● 性能穩定，熱回收率高；
● 實現遠程控制，無人值守。

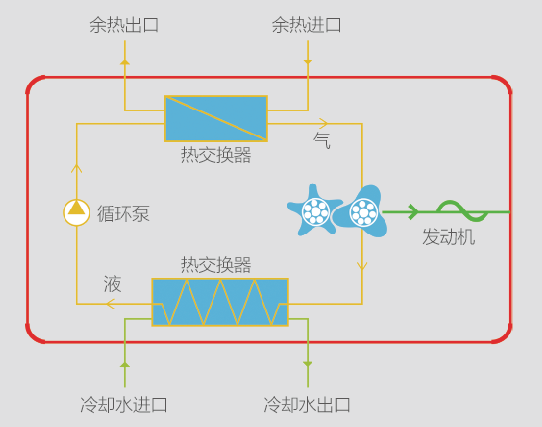

ORC一體式發電站工作原理

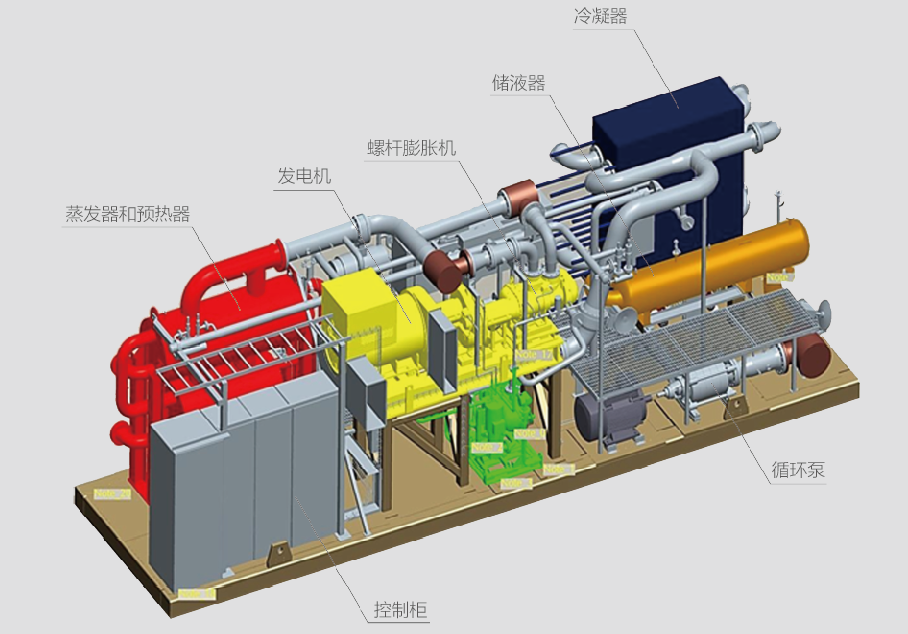

ORC一體式發電站主要結構
